NDS20(AH2-N) Electronic time relay
NDS20(AH2-N) Electronic time relay
NDS20(AH2-N) Electronic time relay

NDS20 (AH2-N) Электронное реле времени

Суммировать

Электронное реле времени серии AH (в дальнейшем именуемое реле) подходит для цепи управления переменного тока 50 Гц, номинального напряжения 380 В и ниже или рабочего напряжения постоянного тока 24 В в качестве элемента задержки в соответствии с заранее определенным временем для включения или выключения цепи.

В реле используется высокоточная интегральная схема CMOS, которая имеет преимущества нового внешнего вида, небольшого объема, высокой точности задержки, широкого диапазона задержки, высокой защиты от помех, надежной работы, длительного срока службы и так далее.

Основные технические данные

1. Рабочее напряжение: AC24V, 36V, 110V, 127V, 220V, 380V 50Hz, допустимый диапазон колебаний напряжения (85% ~ 110%) Ue; DC24V;

2. Форма действия: задержка по мощности;

3. Диапазон задержки: A: 1/10 с / 1 м / 10 м;
                          B: 30 с / 3 с / 3 м / 30 м.
                          C: 6 с / 60 с / м / 60 м;
                          D: Im / 10 м / 1 ч / ч;
                          E: 3 м / 30 м / 3 ч / ч;

4. Ошибка повторения: ≤2%;

5. Количество контактов:
Режим A: Группа 2 переключающих контакта задержки;
Режим B: один набор контактов преобразования с задержкой и один набор контактов мгновенного преобразования;

6, контактная емкость AC220V 5 косинус Ø = 1; DC24V 7A;

7. Режим установки: тип Y - панельный, тип N - тип устройства;

8. Электрическая жизнь: 10 × 104 раза;

9. Механическая жизнь: 100 × 104 раза;

10. Температура окружающей среды: -5 ℃ ~ + 40 ℃;

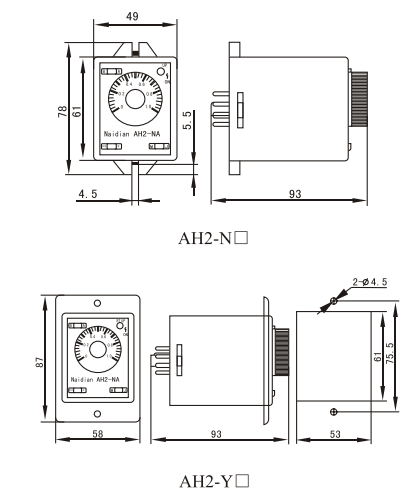

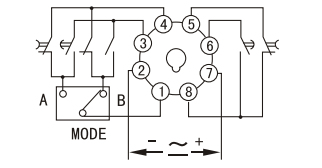

Схема подключения, габаритные размеры и установочные размеры



Инструкция по применению

Реле серии AH2-Y · N □ с многоступенчатыми реле задержки. Пользователь выбирает соответствующую спецификацию задержки в соответствии с фактическими потребностями при использовании. Панель ON и UP - это соответственно индикация задержки включения и индикация действия задержки.
